光学显微镜通过镜头成像

点击次数:177 发布日期:2022-07-05

光学显微镜通过镜头成像


       光学显微镜是通过镜头成像的。以下知识速速来领取!


       在探讨这种镜片的工作原理之前,必须弄清镜片的关键术语和定义。曾经(误用)放大镜作为燃烧玻璃的每个人都发现,当镜头对准太阳时会产生“热点”。这就是联络点。从镜头中心到该焦点的距离称为焦距。


       当用不同类型的凸透镜再现该实验时,人们会发现焦距主要取决于透镜的曲率。实际上,较小的曲率半径导致较短的焦距。将会发现另一个事实:大直径的镜片比小直径的镜片更“有效”。基于这个结论,我们已经定义了镜头的两个重要的基准数据:焦距和光圈(直径)。


       为了简化透镜直径的处理,通常相对于焦距来表示。在显微镜领域,该参数称为光圈(也称为数值光圈NA)。数值孔径定义为NA = n sinα,其中n是填充物体和透镜之间空间的介质的折射率,α是可以进入透镜的光锥的半角(图3)。摄影师通过物镜的f值定义物镜的光圈。这被定义为焦距与透镜直径的比率(N = f/D)(图4)。与NA值相反,较小的f值表示较大的孔径。

光学显微镜通过镜头成像

图3 显微镜镜头光圈的定义

光学显微镜通过镜头成像

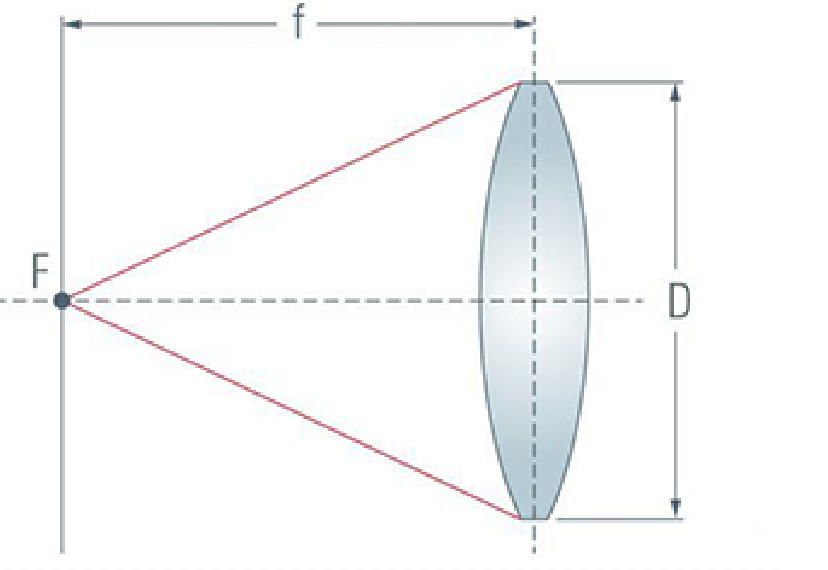

图4 摄影镜头光圈的定义

       再说一次:是什么使物体的图像有时比物体小,有时比物体大?答案是:在给定的焦距下,相对距离决定了尺寸!
